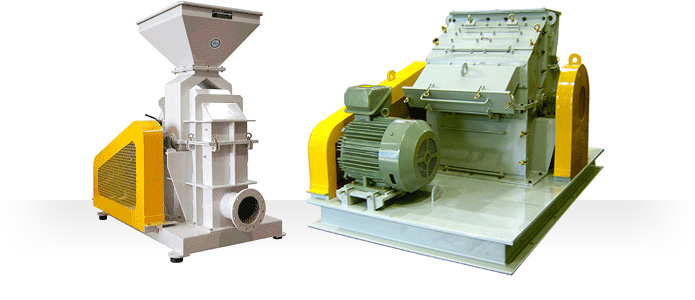

Hammer Crusher
특 징 Features
- 처리능력이 크고, 연속운전이 가능하다.
- 안정된 분쇄입도가 대량 얻어진다.
- 운전조작이 간단하다.
- 분해조립이 용이하고, 청소가 간단하다.
- 용도에 따라 교환부품이 풍부하다.
- 튼튼한 구조이고, 내구성이 뛰어나다.
- 기종이 다양하여 선택의 폭이 넓습니다.
- 완벽한 안전장치로 고장이 적습니다.
- 특수제작된 칼날은 내구성이 높아 장기간 연속 사용하여도 마모가 적습니다.
원 리 Principle
HAMMER CRUSHER는 고속으로 회전하는 스윙 해머의 충격과 라이너에 의한 충돌 효과에 의하여 분쇄되는 범용형 충격식 미분쇄기입니다. 입도의 조정은 스크린에 의해서 하며 모든 원료의 미분쇄에 폭 넓게 사용된다. 호퍼에 투입된 원료는 스크류 휘다 분쇄실로 보내지고 소전의 입도 이하 분쇄된 미분은 하부 스크린을 통하여 제품으로 만들어져 배출됩니다.
Hammer mill parts
Hammermail parts division manufactures, rods and screens for hammermills
Hammer mill hammers
The worls's leading manufacturer of replacement hammwrs for hammermillls.
Hammers are identified by trademarks; TruBore and STC

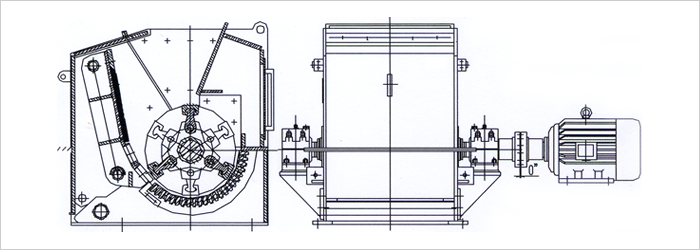

기계외형도 Drawing of M/C
사 양 Specifications
| TYPE | A | B | C | H | F | G | KW |
|---|---|---|---|---|---|---|---|
| HK - 100 | 350 | 400 | 300 | 700 | 100 | 280 | 7.5 |
| HK - 200 | 430 | 520 | 350 | 950 | 150 | 310 | 15 |
| HK - 300 | 480 | 550 | 410 | 1020 | 200 | 380 | 22 |
| HK - 400 | 550 | 600 | 490 | 1150 | 250 | 400 | 30 |
| HK - 500 | 650 | 750 | 530 | 1250 | 280 | 560 | 37 |
기계외형도 Drawing of M/C
사 양 Specifications
| Type | HK600 | HK700 | HK800 | HK900 | HK1000 | HK1200 | HK1300 |
|---|---|---|---|---|---|---|---|
| Rotor Diameter(inches) | 24 | 24 | 24 | 32 | 32 | 40 | 49 |
| Roter Width(inches) | 15 | 31 | 47 | 31 | 47 | 47 | 49 |
| Roter RPM | 1000 | 1000 | 1000 | 1000 | 1000 | 750 | 650 |
| Hammer Weight(Ibs) | 11 | 11 | 11 | 13 | 13 | 13 | 18 |
| Hammer Quantity | 3 | 6 | 9 | 8 | 12 | 18 | 15 |
| Feed Size(inches) | 6 | 10 | 10 | 14 | 14 | 14 | 14 |
| Discharge(inches) | 3/16 | 3/16 | 3/16 | 6/16 | 9/16 | 9/16 | 13/16 |
| Capacity(metric TPH) | 3 to 15 | 10 to 25 | 20 to 40 | 30 to 50 | 40 to 60 | 60 to 90 | 100 to 140 |
| Feed Opening(inches) | 17×17 | 17×34 | 17×48 | 20×34 | 20×48 | 20×48 | 20×48 |
| Moter(KW) | 15 | 45 | 55 | 75 | 90 | 90 | 160 |
| Weight(KGs) | 1,670 | 2,788 | 3,675 | 4,430 | 5,835 | 7,790 | 10,500 |
| Weight(Ibs) | 759 | 1,267 | 1,670 | 2,014 | 2,652 | 3,541 | 4,773 |
